輸送帶打滑檢測保護裝置

發布時間：2025-08-04

科技新勢力，引領向未來

輸送帶啟動、制動停機及正常運行時，由于輸送帶張力不夠，氣候、工作條件的影響等原因，輸送帶易在傳動滾筒上打滑，造成安全事故。輸送帶打滑檢測裝置可及時檢測輸送帶的打滑狀態，發出打滑信號，避免事故發生。

打滑檢測裝置類型

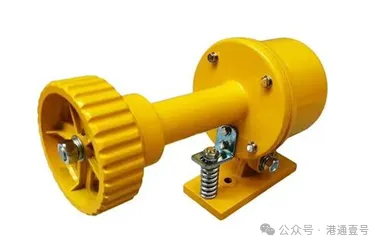

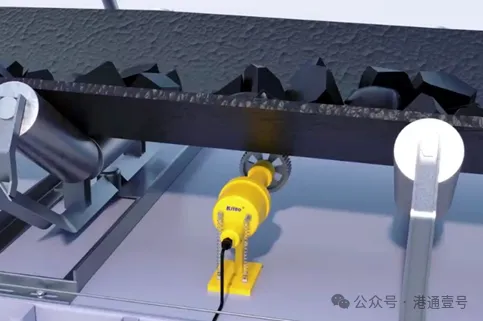

(1) 接觸式速度檢測裝置

接觸式速度檢測裝置是通過滾輪與輸送帶或從動滾筒接觸，輸送帶運行或從動滾筒旋轉時帶動速度檢測裝置的滾輪轉動進行速度檢測,或速度檢測裝置與滾筒通過軟連接方式相接觸。滾輪速度檢測有簡單的速度繼電器和智能型方式。

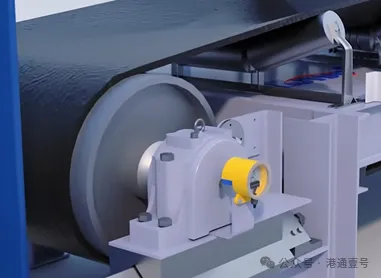

(2) 非接觸式輸送帶打滑檢測裝置

非接觸式輸送帶打滑檢測裝置為感應式智能型打滑檢測裝置，采用電磁感應式或霍爾接近開關檢測速度。非接觸式速度檢測安裝在滾筒端，傳感器將脈沖信號送入控制電路進行計數，來檢測滾筒線速度。非接觸式輸送帶打滑檢測裝置與輸送帶不接觸，精度高，避免了對輸送帶的損傷和接觸不良造成的測量誤差。

主要技術參數

A 輸送帶打滑檢測裝置輸出

單測頭檢測方法:僅檢測輸送帶的速度，通過檢測帶式輸送機穩定運行工況輸送帶的速度與設定的輸送帶額定速度對比，判斷輸送機穩定工況的打滑狀態。不能檢測啟動和制動工況輸送帶的打滑，在啟動和制動工況，輸送帶的速度從零變化到額定速度。因此，打滑檢測裝置需延時輸出或PLC系統在啟動和制動時間內不檢測。

雙測頭檢測方法:同時檢測并對比傳動滾筒線速度和輸送帶的速度;在輸送機啟動、制動和穩定運行工況下，輸送帶正常工作時傳動滾筒線速度和輸送帶的速度始終一致。只有當輸送帶在傳動滾筒上打滑時，傳動滾筒線速度和輸送帶的速度不一致，從而科學地檢測出輸送帶在任何工況時的打滑狀態。雙測頭檢測方法可對任何工況實施檢測，這種對比式輸送帶打滑檢測是完整的輸送帶打滑檢測。

智能型打滑檢測裝置可檢測輸送帶正常速度、超速或失速(打滑)?？刂苾x表面板可顯示輸送機運行狀態:輕、重打滑，輕打滑報警信號和重打滑跳閘停機信號;可輸出2對常開和常閉開關量，由繼電器接點給出輕、重打滑報警和停機信號;如需要可輸出420mA模擬量、用以與上位機或可編程序控制器聯網，參與集中控制。

B 輸送帶打滑值的設定

當輸送帶出現打滑時，通常設定輕打滑報警和重打滑輸出停機信號。輸送帶打滑(失速)以速度滑差率表示(輸送帶實際速度與設定值的差值與設定值之比)，報警和停機的速度滑差率值，應根據輸送機參數、輸送帶張力、帶速等條件確定。

智能型的輸送帶打滑檢測裝置，一般都具有速度滑差率可調和延時可調功能。

GB50431-2020規定，輸送帶打滑檢測裝置的功能應符合下列規定：

1 大型長距離帶式輸送機,應采用對帶式輸送機啟動、穩定運行和制動工況全過程檢測的輸送帶打滑檢測裝置。

2 輸送帶允許的滑差率應根據輸送帶張力、帶速等條件確定。輸送帶張力較大的帶式輸送機宜按下列規定選取:

1)報警信號:速度滑差率大于或等于8%;

2)停機信號:速度滑差率大于或等于8%,且運行時間大于或等于20s,或速度滑差率大于或等幣12%,且運行時間大于或等于5s。
